一款用于高平臺的金屬硬密封蝶閥制造方法
發布時間：2022-11-01 16:03:28 作者：行業大咖秀 點擊：1321
高平臺全金屬硬密封蝶閥，其特征在于包括圓筒狀閥體、閥體側壁中心的閥桿套、插設于閥桿套內的閥桿，閥桿末端頂于閥桿套對應側壁上的端蓋內，閥桿上設置有碟板，碟板右側面設置有可更換閥座；
所述可更換閥座包括密封碟壓板、碟板密封圈、閥體密封圈、壓環，所述碟板右側面邊緣設置階梯檔，碟板密封圈套于階梯檔上，碟板密封圈表面壓接有密封碟壓板，密封碟壓板圍繞圓心設置一圈螺釘，螺釘穿過碟板密封圈與碟板緊固連接，閥體右側內壁設置有凹槽，凹槽內卡接有閥體密封圈，閥體密封圈內壁與碟板密封圈外面配合密封，閥體密封圈外壓接有壓環，壓環通過螺釘與閥體密封圈緊固連接。
作為優選，碟板階梯檔與碟板密封圈的接觸面上設置有全金屬碟板密封墊。
作為優選，閥體右側內壁凹槽與閥體密封圈的接觸面上設置有閥體密封墊。
本實用新型有益效果:本實用新型通過全金屬的設置提高產品質量，并且設置可更換閥座結構解決了全金屬蝶閥維護成本大的缺陷，結構簡單，便于操作。
校直輪軸承分享軸承使用應注意事項
糊盒機工作人員配置
向心球軸承定義及運用領域

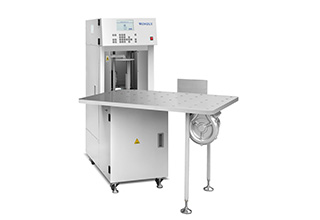

多功能自動數紙機的模式類型有哪些？

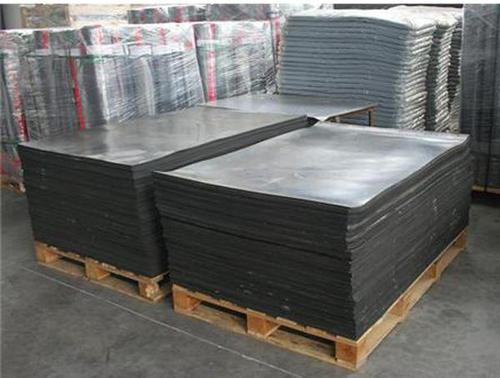

泡沫橡膠板常見故障原因及排除方法
